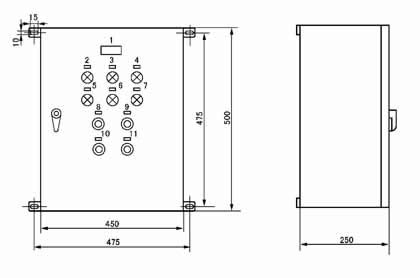

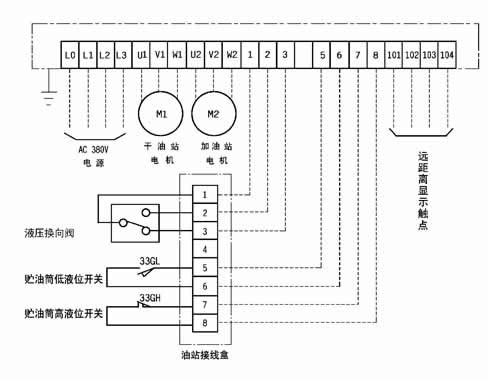

R1902型電氣控制箱 一、概述 R1902 型電氣控制箱，用于自動控制一套由U- ※※ AL 型環式電動潤滑泵與補脂泵組成的干油潤滑系統，即在DEA-2L型電控箱的基礎上，增加了補脂泵自動控制部分。能對系統中的供油點現實自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。 控制箱能發出“供油時間延長”、“加油泵超載”、“超負荷運轉”等故障信號，箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障）信號。 二、外形尺寸 三、標牌符號及文字 序號 符號 標牌文字 序號 符號 標牌文字 1 HL1 電源 6 HL4 油箱液位低 2 HL2 干油站工作 7 SB1 任意運轉 3 HL3 加油泵工作 8 SB2 故障復位 4 HL4 供油時間延長 9 SB3 加油泵啟動 5 HL5 超負載運轉 10 SB4 加油泵停止 四、R1902型電氣控制箱接線端子圖 上一條 DEA-2E型電氣控制箱 下一條 R1904型電氣控制箱
