單線式集中潤滑系統介紹
| 系統介紹 | |||||||||||||||||||
|

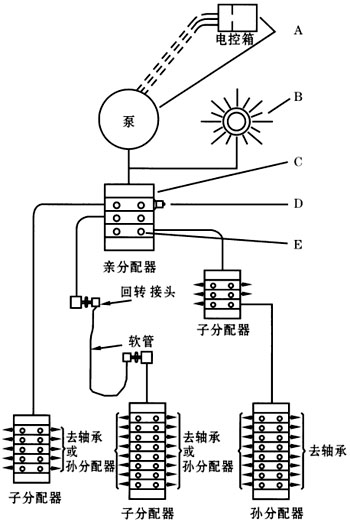

單線式集中潤滑系統，是一種高可靠性、自動化監控性能全、先進理想的潤滑裝置，具有如下特點： 1、從潤滑系統的構成上看由雙管路循環輸油改為單管路保壓輸油，克服了雙線系統在交替輸油，管路換向卸壓過程中的功率浪費。 2、可根據設備潤滑點不同的耗油量，任意組合成最適當的分配器，實現有計劃定量地給油。 3、單線集中潤滑裝置中還帶有多種自控保護元件，所組成的系統自動化程度高，工作可靠耐用。 4、系統配管簡單，結構緊湊、用材省、投資小。 潤滑系統的組成 A.自動潤滑泵的控制方式 1、按照與機械的循環周期或機械的動作相關的聯鎖方式。 2、依定時器決定的方式。 3、循環指示器動作次數的計數控制方式。 B.中央警報信號 只要在裝置中任何一處發生堵塞時，馬上發出警報。警報方式可以是指示燈或蜂鳴器。 C.親分配器 1、可使用KM型或KL型分配器 2、親分配器的作用：在接到由泵送來的全部供油量后，依靠活塞的順序動作，能正確地將所需的油量排送到二級分配器。 |
|
||||||||||||||||||
|
D.循環指示器 循環指示器的往復動作，表示整個裝置在正常工作（油槍操作時或有自動計數要求時使用） |
|||||||||||||||||||
|
E.堵塞指示器 堵塞指示器的作用是指出發生堵塞的地方。 ○堵塞復位指示器：堵塞點超壓指針冒出。 ●自動溢流指示器：堵塞點超壓后自動外溢。 |
|||||||||||||||||||
|

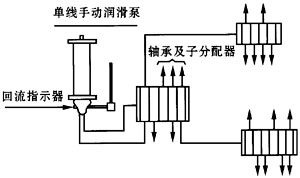

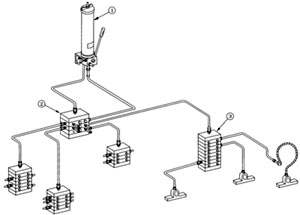

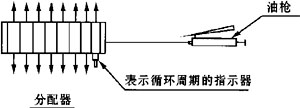

單線潤滑系統中常見的幾種給油方式 1、油槍方式 使用油槍給油時，一個單元最多能由8個中間體組成，因此最多能向16個潤滑點供油。首先是計算軸承的需油量，選擇相應的中間體，用表示循環周期的指示器表示給油終了。由于油槍替代了潤滑泵，故設備價格低。能按預定量給油，不會浪費，在潤滑點較少場合下使用，甚為經濟。 2、手動潤滑泵方式 用一臺手動潤滑泵，可向100多個潤滑點供油。利用泵體上的回油指示器指示給油終了。 如果在100處內即使是一個點不供油時，搖動泵的手柄時感到吃力，如再起勁扳動時，壓力會升高，可達20MPa，超過此壓泵本體內的薄片安全閥的薄片會破裂，以保護泵的安全。這時檢查親分配器上的堵塞指示器，指示器柱塞頂出來的一條管路中發生堵塞。 這種泵的最大排油壓力為20MPa，所以即使是高背壓的軸承也能充分地得到潤滑。
|

|
||||||||||||||||||
|

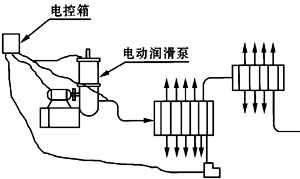

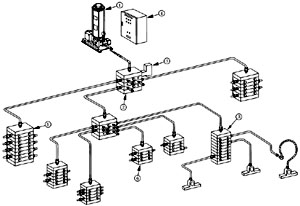

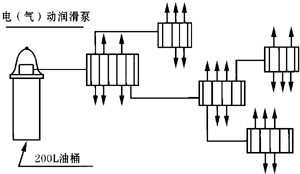

3、電動潤滑泵方式

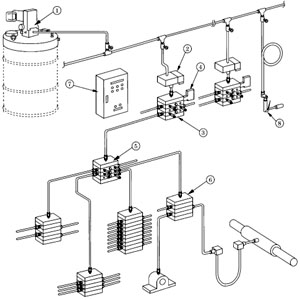

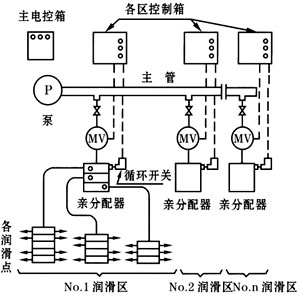

5、單泵多區域給油方式 這種給油方式特別適合于長達數百米的軋制機組上使用。 由中央泵把油脂送入F50mm左右的主管，再由主管送往各區域的分管，分管上裝有電磁閥，通過電磁閥的開與閉，可以間斷地將潤滑脂送到各區域的分配器，再向潤滑點給脂。 使用這種系統，可以對數千個軸承都能用一臺中央泵自動地進行給脂
|
   |
||||||||||||||||||
 |
|
||||||||||||||||||
|
|||||||||||||||||||
